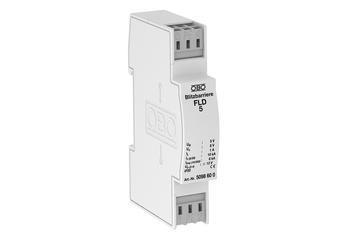

FLD及相關控制線防雷器簡介:

　　TKS-B、FRD、FLD、FRD2、和FLD2是用于電子測量和控制線的保護器，防止數據線上由于雷電或行波引起的浪涌

　　過電壓對相關聯設備造成危害。

　　TKS-B是應用于所有電壓不超過110V、頻率不超過2MHz的數據線上的保護器，安裝于LPZ 0→2。

　　FRD和FLD系列的保護器是應用于不接地的(不對稱的、懸浮的)雙線系統。FRD可安裝在允許電阻增大的電路中，

　　如果電路不允許電阻增大，則使用FLD。

　　FRD2和FLD2系列保護器是專門用于與地相關的單線系統(對稱的、電壓相關的)。在這里也有一個串聯電阻和

　　串聯電感的選擇，如果允許電阻增大則選FRD2，對于電壓控制的裝置則選FLD2。由于它們被設計了兩級保護電路，

　　因此也適合于安裝到LPZ1→LPZ3。

　　FRD和FLD的兩級電路由氣體放電管、壓敏電阻和箝位二極管組成，具有通流量大、箝位時間極短和保護水平較低的特點。

　　TKS-B保護器只有一級保護電路，但是它的通流量特別大。

FLD使用優點

　　安裝于35mm導軌上,可直接安裝在配電柜或開關盒里

　　可毫無問題地提供各種電壓,使用戶導向的浪涌保護成為可能

　　無螺釘壓接式接線端容易安裝

　　Y型電路安全可靠，對于相線、中線或是保護地線能有效抑制來的浪涌

FLD控制線防雷器技術參數：

避雷器	FRD-5 FLD-5 FRD2-5 FLD2-5	FRD-12 FLD-12 FRD2-12 FLD2-12	FRD-24 FLD-24 FRD2-24 FLD2-24	FRD-48 FLD-48 FRD2-48 FLD2-48	FRD-60 FLD-60 FRD2-60 FLD2-60	FRD-110 FLD-110 FRD2-110 FLD2-110	TKS-B
LPZ	1→3						0→2
標稱電壓 UN 最大可持續工作電壓 UC	5V 6V	12V 13.5	24V 27V	48V 53V	60V 66V	110V 122V	110V 130V
額定負載電流 FRD、FRD2 IL	0.2A						16A
額定負載電流 FLD、FLD2	1.0A
標稱放電電流（8/20） In	10KA						20KA
沖擊流通容量（10/350） Iimp							6KA
電壓保護水平 Up3-4	≤13V	≤29V	≤51V	≤100V	≤130V	≤300V	≤450V
每線串聯電阻 FRD、FRD2 R	15Ω
每線串聯電感 FLD、FLD2 L	100 μH
連接線橫截面積連接線剝皮長度顏色材料安裝尺寸	0.14-2.5mm2 6-7mm 亮灰色，像RAL 7035 聚酰胺6 依據DIN EN 50022安裝于35mm導軌長90mm，寬17.8mm，深62mm
