GFL1-3系列20米角鋼避雷塔

圖：GFL1-3（20米高避雷針?biāo)��?br />     避雷塔常見有以下幾種規格：GFL角鋼避雷針?biāo)�、GJT圓鋼避雷針?biāo)�、GH鋼管桿避雷針?biāo)�等多種形式的金屬塔，右圖所示的就是GFL系列的角鋼避雷針?biāo)��?br /> 避雷針?biāo)�的保護范圍還要按照滾球法來計算保護半徑和保護范圍。GFL避雷塔主要用于各種建筑的防雷工程,特別是煉油廠,加油站,化工廠,煤礦,炸藥庫,易燃易爆車間。

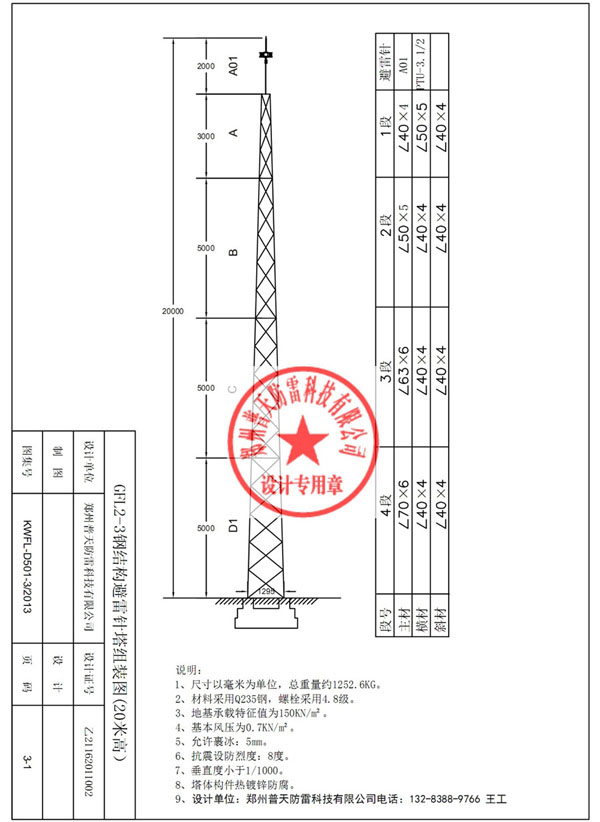

下圖為20米高度的GFL2-3避雷塔設計圖，風壓0.7KN/M2

GFL避雷塔使用條件：
1、基本風壓：w0=0.4及0.7KN/m2兩種
2、抗震設防烈度：8度及小天8度地區
3、地基承載力：100及200 KN/m2
4、覆冰厚度： ≤10mm 5、垂直度：≤1/1000
避雷塔設計依據：
1、建筑物防雷設計規范（GB50057-94）
2、高聳結構設計規范（GBJ135-90）
3、鋼結構設計規范（GB50017-2003）
4、塔桅鋼結構施工及驗收規程（CECS 80：2006）
避雷塔制作、安裝
1.所有金屬部件必須鍍鋅，操作時注意保護鍍鋅層。
2.采用鍍鋅鋼管管制作針尖，管壁厚度不得小于3mm,針尖刷錫長度不得小于70mm 3.避雷塔應垂直安裝牢固。垂直度允許偏差為3/1000。
4.焊接要求焊接應采用搭接焊，其搭接長度必須符合下列規定：
5.扁鋼為其寬度的2倍(且至少3個棱邊焊接)。
6.圓鋼為其直徑的6倍。
7.圓鋼與扁鋼連接時，其長度為圓鋼直徑的6倍。
8.避雷塔一般采用圓鋼或鋼管制成，其直徑不應小于下列數值：
a獨立避雷塔一般采用直徑為19mm鍍鋅圓鋼。
b屋面上的避雷塔采用直徑25mm鍍鋅鋼管。
c水塔頂部避雷塔采用直徑25mm或40mm的鍍鋅鋼管
d煙囪頂上避雷塔采用直徑25mm鍍鋅圓鋼或直徑為40mm鍍鋅鋼管e避雷環用直徑12mm鍍鋅圓鋼或截面為100mm2鍍鋅扁鋼，其厚度應為4mm．
9 避雷塔宜采用圓鋼或焊接鋼管制成，其直徑不應小于下列數值：針長1m以下：圓鋼為12mm、鋼管為20 mm 、針長1-2m：圓鋼為16mm、鋼管為25mm、煙囪頂上的針：圓鋼為20 mm、鋼管為40 mm。         河南凱威電氣設備有限公司，專業從事綜合接地系統及防雷產品研究、放熱焊接（陰極保護）設備生產、銷售及服務。為各種工程提供專業化接地技術支持和服務， 從而為各種關鍵設備、建筑及人員提供安全保障。凱威公司下屬有防雷工程公司（設計施工乙級資質）、避雷針?biāo)�生產公司、接地模塊研究所有限公司、焊接技術研 發公司。
