可控放電避雷針

可控放電避雷針的工作原理：

         雷云對地面物體放電有上行雷閃和下行雷閃兩種方式。下行雷閃一般先導自上而下發展，主放電過程發生在地面(或地面物體)附近，所以電荷供應充分，放電過程迅速，雷電流大(平均幅值j為30～44kA)，陡度高(24～40 kA／us)n]；上行雷閃一般沒有自上而下的主放電，其放電電流由不斷向上發展的先導過程產生，即使有主放電，因雷云向主放電通道供應電荷困難，所以放電電流幅值小<7 kA)，陡度低(<5 kA／-s)。

        另外上行雷閃不繞擊，因?yàn)樗�自下而上發展的先導或者直接進入雷云電荷中心，或者攔截自雷去向下發展的選導，這樣中和雷云電荷的反應在上空進行，自雷云向下的先導就不會延伸到被保護對象上。所以上行雷閃的上行先導對地面物體還具有屏蔽作用，可減輕放電時在地面物體上的感應過電壓。利用這些特點可通過巧妙的結構設計引發上行雷閃放電，達到中和雷云電荷，保護各類被保護對象的目的。

可控放電避雷針的結構：

可控放電避雷針由針頭、接地引下線、接地裝置構成一套保護系統。它的針頭不再是單針，而由主針、動態環、貯能裝置組成，如下圖

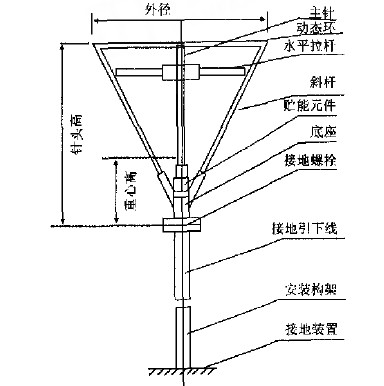

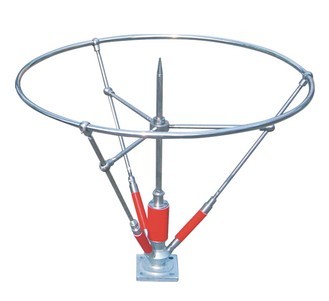

                   結構圖                                                實物圖

可控放電避雷針的主要技術參數及安裝要求：

1)主放電電流I<7 kA，陡度≤5 kA／us；
2)一般地區和高阻區、無人區的接地電阻分別≤10和30 Ω；
3)可抗風速>50 m／s，針高h(yuǎn)≤200 m時，保護角65。；
4)安裝方便，不用維護。安裝高度應高出鐵塔最高處，并使架空地線處于保護范圍內。升高支架與鐵塔連接可靠，并能承受當?shù)貧庀髼l件的最大風荷。接地電阻合格。

可控放電避雷針運行觀測及效果：

可控放電避雷針的雷電流較小，運行中須監測雷電流幅值+現場無源時可用磁鋼棒，雖然誤差較大，但可滿足觀測基本要求。為滿足雷電流不同幅值的測量靈敏度，應選2個支架測孔，其測孔中心與載流體中心的距離(測距)一般分別取5、10 cm。可控放電避雷針與地之間串聯一放電計數器記錄超過50 A的放電電流次數。

 如果您需要此類產品或者想了解更多關于可控放電避雷針的信息，請聯系我們的在線客服，凱威防雷竭誠為您服務！
