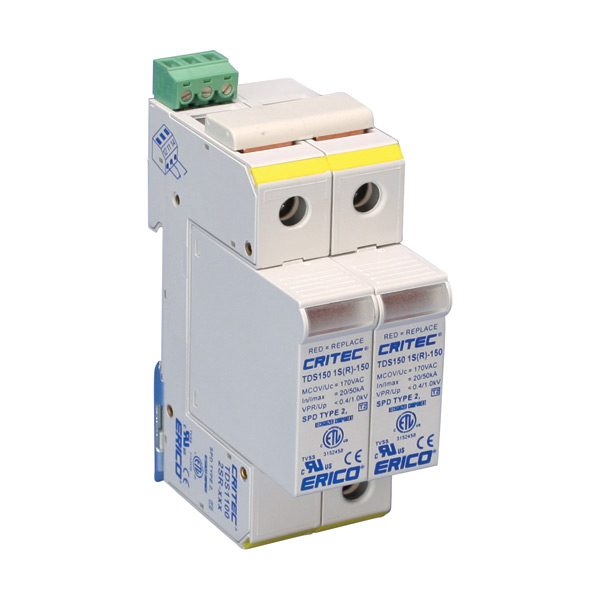

TDS11002SR277瞬態識別浪涌分流器100 KA

1.產品用途

    TDS11002SR277瞬態識別浪涌分流器產品主要用于通信、鐵路、計算機網絡、電力、氣象、交通、住宅等領域的電子、電源設備的防雷以及操作過電壓的保護作用。

2.工作原理

    TDS并聯于線路（L/N）與大地之間，在正常工作電壓情況下，TDS處于高阻狀態，相當于線路對地開路，不影響線路正常工作。故障顯示窗口呈綠色。

    當線路由于雷電或開關操作出現瞬時脈沖過電壓時，防雷模塊在納秒級時間內迅速導通，將過電壓泄放到大地，當脈沖過電壓消失后，防雷模塊又自動恢復高阻狀態。

3.主要特點/產品特色

• 帶熱斷開保護功能的 TD 技術
• 緊湊型設計可適配 DIN 配電盤和電機控制中心
• 指示標志和無電壓觸點提供遠程狀態監控
• 單獨的插頭和底座設計可方便更換故障的浪涌模塊
• 100 kA 8/20 μs 的最大浪涌額定值可為次配線面板提供恰當?shù)谋Ｗo(hù)以及更長的使用壽命

 4.技術參數

 5.安裝方法及安裝注意事項

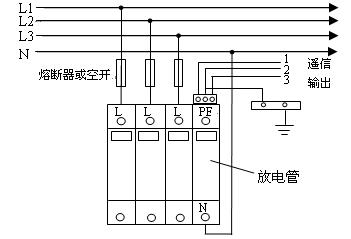

（1） 安裝接線如下圖所示。

（2） 電源連接導線用不小于6mm2的多股銅線，接地線用不小于10mm2的多股銅線。連接線應盡量的短、直、粗。地網接地電阻：R≤4Ω

（3） 防雷器前端應串聯合適的熔斷器或空開。

（4） 安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。

（5） 安裝完畢后將模塊插入到位，檢查工作是否正常。

（6） 當模塊故障顯示窗口指示紅色時，遙信端子輸出告警信號，表示防雷器發生故障，應及時更換。防雷器無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。

注：產品內部結構如有變動，恕不另行通知，如有問題請與本公司咨詢.
