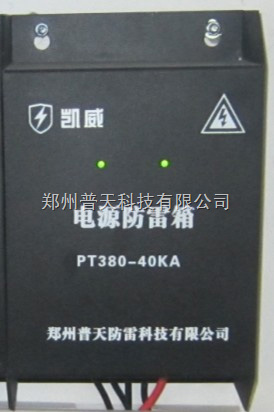

PT380系列電源防雷箱

    PT380型三相電源防雷浪涌保護器執行的標準是：GAl73.2002、YD5078.98

　　本電源防雷浪涌保護器的特點：雷電通流量大，限制電壓低;能有效擬制直擊雷、感應雷、瞬變效應等在電源傳輸線上形成的過電壓及雷電電磁脈沖(LEMP)對通訊和電力供應造成的干擾和破壞;帶劣化自動脫離及脫離指示裝置：外殼采用冷壓鋼板一次成型，密封、屏蔽性好、外形美觀、安裝方便。

　　使用環境

　　溫度：.25℃～+65℃;相對濕度：不大于95%(25。C);大氣壓：不低于74.8kPa。3工作原理

　　PT型電源防雷浪涌保護器采用大電流泄放器件與快速響應的氧化鋅壓敏電阻器制成，它既具有對雷電脈沖快速響應的特性，又具有泄放強大雷電流的能力。當雷電流侵入供電系統時，其中的防雷器件將以納秒級(≤25ns)的速度迅速將雷電流泄放到大地，使供電系統中的用電設備免受其害。

　　本電源防雷浪涌保護器采用了新型帶自動脫離及顯示裝置的防雷模塊。當防雷浪涌保護器正常工作時，防雷器上的指示燈為綠色，當防雷器經長期使用劣化到壽終時，模塊內的脫離裝置會自動地將防雷模塊與電網脫開，以避免短路事故發生。同時，防雷器上的指示紅色燈亮。表示防雷器有故障，要檢查維修或更換。

　　 技術指標

　　安裝、使用

　　本電源防雷浪涌保護器最大雷電通流量為標示電流kA(8/20us)，為確保用電設備及防雷浪涌保護器本身的正常工作，本防雷浪涌保護器應當連接在電源保險裝置后面，作相應級別(見技術指標)防雷。如果供電線路無相應的保險裝置，應在本防雷浪涌保護器與供電線路間加裝后備保險裝置。安裝：打開安全蓋板按規范接線

　　安裝：請先打開保護蓋

　　防雷器并接入系統前，先檢查地網接地電阻，是否符合規范要求，應<4歐。

　　(1)打開高壓保護蓋，用萬用表Q×10K檔測量防雷浪涌保護器各接線端子Ll、L2、L3、N、PE間的電阻值，應為∞。

　　(2)用膨脹螺釘將防雷浪涌保護器固定在選好的安裝位置上。首先將防雷浪涌保護器的保護接地線就近接到保護接地端，接地良好。接地線為截面積不小于10mm2的絕緣銅線，應盡量短、粗、直。

　　(3)a、推薦使用凱文式連線方式，把原電源線的輸入、輸出端直接壓接在防雷保護器的接線柱上，如下圖所示。這種連線方式保護效果更好。

　　b、用截面積不小于lomm2耐壓不低于AC500V的絕緣銅線將防雷浪涌保護器Ll、L2、L3、N各端子并接在供電線路相應的輸電線上，如上圖所示。連接線越短越好，盡可能減小接點的接觸電阻。連接線過長將削弱，甚至抵消防雷浪涌保護器的保護作用。

　　(4)接線完畢，經檢查、確認接線無誤后，接通供電開關，防雷浪涌保護器上的綠色指示燈亮，無異常現象。防雷浪涌保護器安裝完畢，即可投入使用。

　　使用

　　本電源防雷浪涌保護器正常工作時，面板上的綠色電源指示燈亮，表示正常。使用中應經常檢查、注意指示燈狀態，如果發現紅色指示燈亮，表明該防雷浪涌保護器已經劣化或損壞，不能繼續使用。
