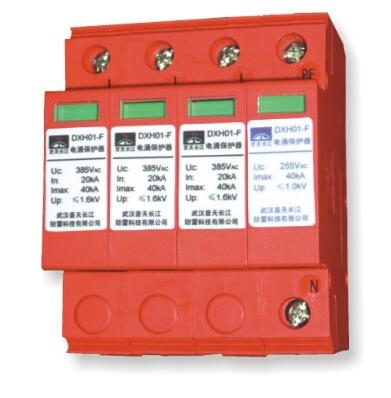

DXH01-FS/4AC20 電源防雷器模塊

　　產品用途

　　產品主要用于通信、鐵路、計算機網絡、電力、氣象、交通、住宅等領域的電子、電源設備的防雷以及操作過電壓的保護作用。

　　工作原理

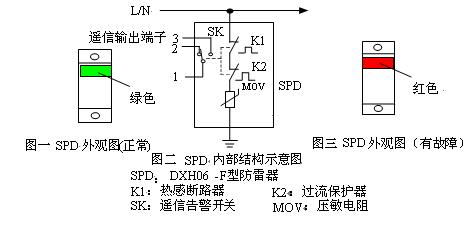

　　SPD并聯于線路(L/N)與大地之間，在正常工作電壓情況下，MOV處于高阻狀態，相當于線路對地開路，不影響線路正常工作。故障顯示窗口呈綠色，如圖一所示。

　　當線路由于雷電或開關操作出現瞬時脈沖過電壓時，防雷模塊在納秒級時間內迅速導通，將過電壓泄放到大地，當脈沖過電壓消失后，防雷模塊又自動恢復高阻狀態，不影響用戶供電。當防雷模塊長期工作在超負荷工作狀態，而發熱到一定溫度其性能劣化，模塊中的熱感保護器(K1)(如圖二所示)會自動斷開防雷模塊回路，保護電源電路工作不受影響。

　　當線路感應過大雷電流時，過流保護器(K2)迅速斷開，保護電源電路工作不受影響。K1或K2動作后，SPD內脫扣裝置動作，使故障顯示窗口顯示紅色(如圖三所示)，提醒用戶更換SPD模塊，同時，脫扣裝置帶動遙信告警開關(SK)動作，輸出故障告警信號。

　　主要特點

　　選用優質壓敏電阻器，高可靠質量保證

　　模塊式設計，可以帶電插拔，方便進行測試或更換

　　采用溫控?cái)嗦芳夹g(shù)，避免火災發生

　　(S型)帶遠程告警裝置，方便遠程監視

　　有工作、故障指示，工作狀態一目了然

　　響應時間快、通流容量大、殘壓低

　　安裝方便，維護簡單

　　技術參數

　　注：最大持續工作電壓Uc可選，不同Uc值，保護水平會有差異，以具體產品使用說明書為準。

　　安裝方法及安裝注意事項

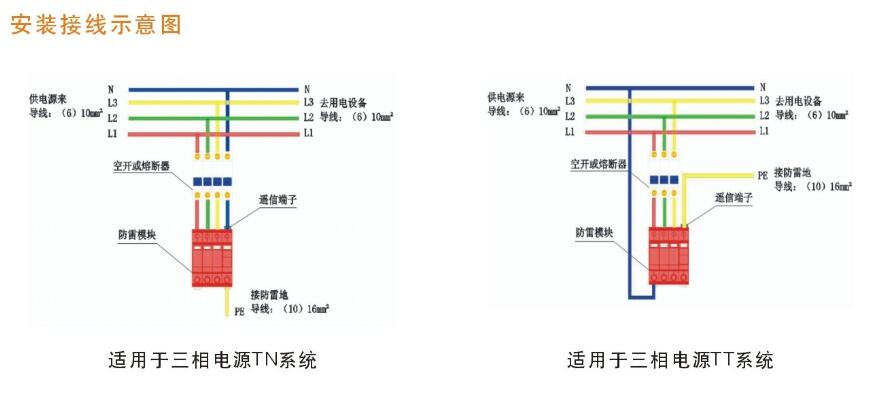

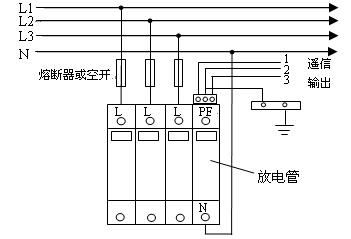

　　(1) 安裝接線如下圖所示。

　　(2) 電源連接導線用不小于6mm2的多股銅線，接地線用不小于10mm2的多股銅線。連接線應盡量的短、直、粗。地網接地電阻：R≤4Ω

　　(3) 防雷器前端應串聯合適的熔斷器或空開。

　　(4) 安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。

　　(5) 安裝完畢后將模塊插入到位，檢查工作是否正常。

　　(6) 當模塊故障顯示窗口指示紅色時，遙信端子輸出告警信號，表示防雷器發生故障，應及時更換。防雷器無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。

其他更多相關信息請聯系我們。
