由鄭州凱威防雷科技有限公司設計施工的某單位防雷防靜電接地施工工程，采用凱威接地模塊PTD-3和鍍銅鋼絞線KW-S120以及鍍銅鋼接地棒KWD-14B25，接地坑設計尺寸：長20米、寬0.5米、深度1.2米，經過實際測量，接地電阻值為1.88歐姆。

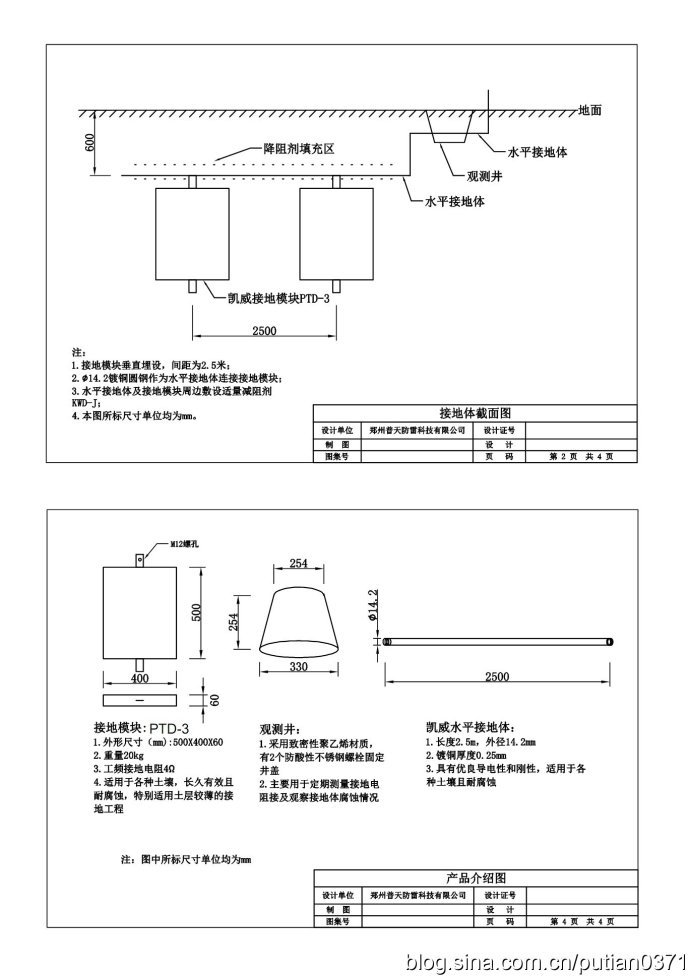

接地網設計圖紙：

施工圖片如下：

接地模塊

接地網制作施工圖

鍍銅鋼絞線與鍍銅接地棒放熱焊接圖
本接地方案適合于：中大型機房防雷接地、機房防靜電接地、建筑物接地、避雷針接地、炸藥庫區接地、危險區域接地等。
