避雷針的保護范圍計算公式/方法
避雷針的保護范圍計算

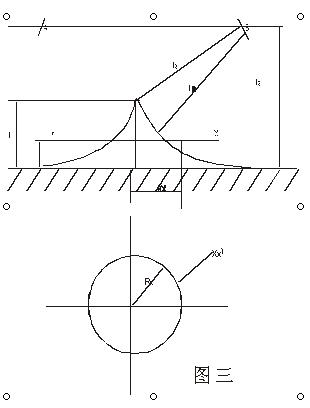

（GB50057-94），見(圖三)
1.4.1單支避雷針保護范圍確定。

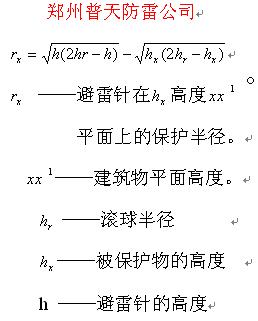

避雷針的安裝高度應根據建筑物的高度平面距離按以下公式計算：
——避雷針在高度平面上的保護半徑。
——建筑物平面高度。
——滾球半徑
——被保護物的高度
h ——避雷針的高度
1.4.2單支避雷針安裝在建筑物上的保護范圍見（圖四）
1.4.3當通信局（站）附近有通訊鐵塔，且鐵塔高度滿足建筑物保護范圍時，建筑物上只設避雷網（帶），并按3.1條要求布置。
1.4.4當單支避雷針不能滿足要求時，可設雙針、三針（參照國家標準設計）
1.4.5在高山臺站為了防止地滾雷,應在建筑物四周設隔離避雷網帶（見圖五）避雷網格應符合(表一)要求
