網絡機房電源防雷信號防雷設計

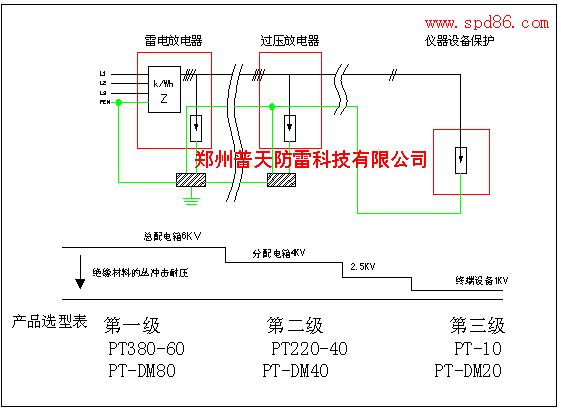

電源、信號防雷設計

第二級電源防雷：在營業廳電源配電處或在UPS電源前端安裝凱威PT220-40防雷箱一臺；

第三級電源防雷：在服務器、交換機等重要設備前安裝防雷插座PT-10,作為整個設備的電源保護。

在網絡交換機、路由器前端安裝單口信號防雷器PT-TJ45。

②等電位連接

   等電位連接是防雷中的關鍵步驟，用BVR6的銅導線，沿墻壁敷設，將防雷器、金屬機柜和機房設備用BVR6的多股銅導線可靠連接到等電位銅排上，使整個機房處于同一電位之下，避免雷擊時各設備之間相互放電，擊壞設備。等電位連接采用M型結構。

③合理布線

  將電源線路和信號線路分別用金屬橋架分開布線，避免電源線路干擾信號線路。各橋架可靠連接到等電位銅排上。

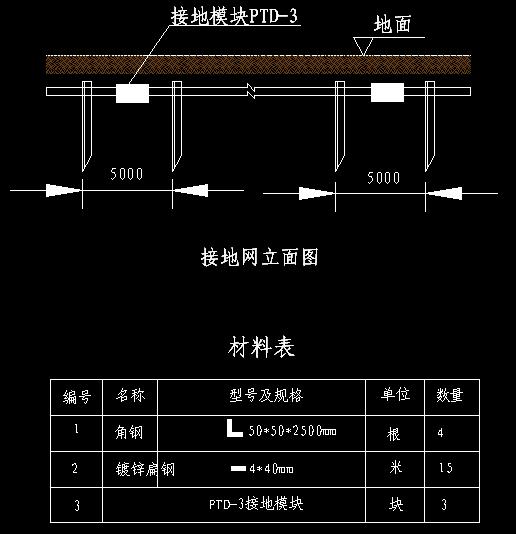

④接地

   雷電的最終去處就是接地網，所以一定要有一個好的接地，按照國家規范，接地電阻要求小于4歐姆。接地材料采用凱威接地模塊PTD-3二十塊。接地線與等電位匯流銅排可靠連接。

⑤防雷預算—參考價格
