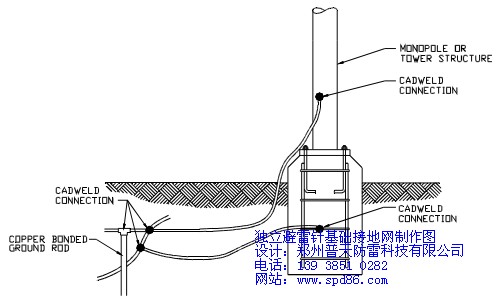

獨立避雷針基礎接地網制作圖

           獨立避雷針基礎接地網制作圖

1、當獨立避雷針的基礎接地達不到接地電阻要求的時候，就需要在基礎周圍增加人工接地極--鍍銅接地棒，具體數量根據實際情況確定。
2、用來制作接地網的鍍銅接地棒之間用鍍銅鋼絞線30CCS95或鍍銅圓鋼5238GW焊接，并且與避雷針基礎、避雷針桿2處焊接在一起。
3、各導體之間采用放熱焊接。
