（一） 直擊雷防護設計
應在室外的攝像機支撐桿頂安裝能保護攝像機的PTZ-0.5通用鍍銅避雷針,并做出相應地網接地(要求接地電阻小于10歐)；在監控大樓應有防直擊雷的避雷（帶、針、塔）裝置，并建造一組小于4歐的地網，使雷電及過電壓快 速對地泄放。


防雷配置清單：
（1）、避雷針PTZ-0.5；（2）、三合一防雷器PTV-3/220或二合一防雷器PTV-2/220；（3）、接地模塊PTD-3，鍍銅接地棒KW-D142；（4）、凱威放熱焊接

（二）監控機房感應雷防護設計

1、電源防雷：
    在監控機房的配電柜或UPS電源前，安裝凱威PT220-40A防雷箱一臺，在電視墻、視頻服務器、工控機等設備前安裝防雷插座PT10，數量10個。

2、信號防雷：
（1）在室內監控機房監視器前分別安裝對應接口的視頻防雷器PT-BNC。     （2）在室內監控機房安裝對應的控制線路防雷器PT-V485。
  光纖傳輸暫不考慮防雷措施。

3、等電位處理及屏蔽
　　將工作地（交、直流工作地）、設備保護地、防雷保護地連接在一起，構成一個均壓等電位體，并將所有進入建筑物的通信電纜及線纜用金屬管道進行屏蔽，將所有的金屬管道（包括水管、煤氣管及各種屏 蔽管道）在進入建筑物之前，就近接地，如有多組地網且地網間距小于20米，根據國家防雷標準的有關要求采用公共接地方式，即共地處理(采用電子開關作為等電位連接)。其目的是消除各地網之間的電位差，保證設備不因雷電的反擊而損壞。

4、人工接地網設計
     地網設計在建筑物周?chē)�，挖地網深度為600～800mm，寬不少于400mm，接地電阻為R≤4Ω，垂直接地體采用凱威接地模塊PTD-3，水平接地體采用70平方鍍銅鋼絞線，垂直接地體與水平接地體的連接采用凱威放熱焊接。

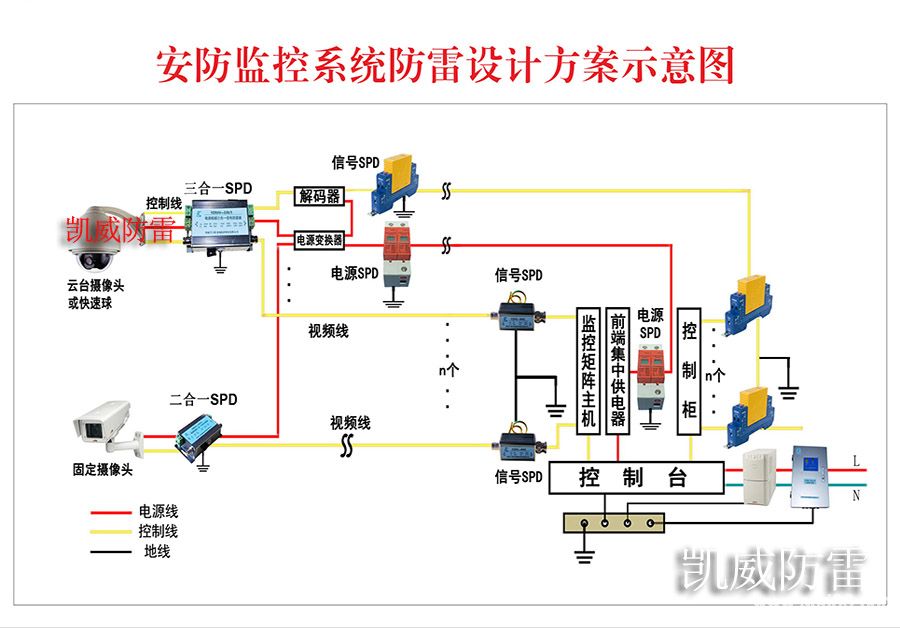

監控系統防雷示意圖如下：

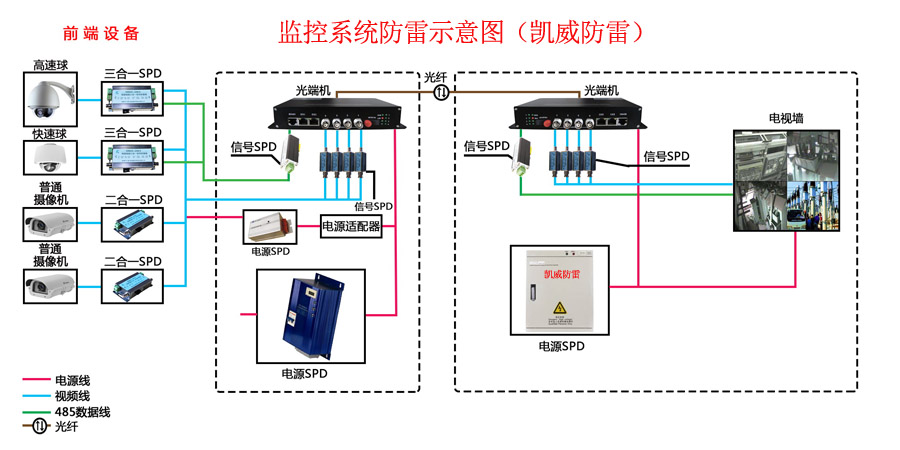

防雷示意圖2

5、防雷配置清單：
