防雷系統接地網
標準地網是為防雷提供雷電流的最終去處，地網的好壞直接影響到防雷的效果，要求制作2Ω以下的地網。地網設計在大樓的一側或四周，距建筑物出入口或人行道不應小于3m，當小于3m時，應將水平接地體局部深埋不小于1m以上。地網上端深度為120厘米，垂直接地體采用非金屬接地模塊PTD-3，水平接地體采用70平方的鍍銅絞線KW-S70，垂直接地體與水平接地體的連接采用凱威放熱焊接。
|
接地配置表 |
||||||
|
序號 |
名稱 |
型號 |
數量 |
單價 |
合計 |
備注 |
|
1 |
接地模塊 |
PTD-3 |
40塊 |
|
電話：13938510282 |
|
|
2 |
降阻劑 |
PT-JZ |
20袋 |
|
|
|
|
3 |
鍍銅接地線 |
KW-S70 |
200米 |
|
|
|
|
4 |
放熱焊接 |
KW-RH |
20點 |
|
|
T型焊接 |
|
5 |
焊接模具 |
KW-MD |
2套 |
|
|
|

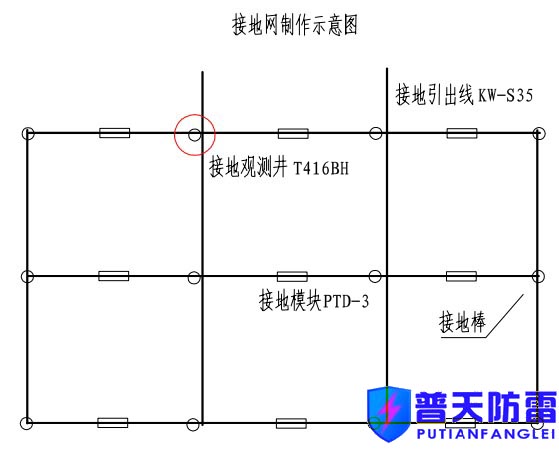

焊接圖里如下：
