避雷針安裝方法及安裝過程

 避雷針安裝方法及安裝過程：

1、避雷針設計和選型

技術人員確定需要的避雷針的高度和規格，要完全保護被保護對象，具體計算方法按照國標GB50057-2010的滾球法。一般的避雷針選用PTU-3.1不銹鋼材質，不銹鋼的性能保證避雷針的長效性。滾球法計算方法如下：

1.1、普通避雷針保護半徑的計算方法

避雷針的保護半徑與高度有關，以及與所現的保護半徑有關，

D為滾球半徑（閃擊距離）

第一類建筑物為D＝30米

第二類建筑物為D＝45米

第三類建筑物為D＝60米

保護范圍采用規范之計算公式：

   Rx=½{h(2hr-h)}-½{hx(2hr-hx)}

  其中Rx為避雷針在距離地面hx米處的保護半徑（米）；

  hr為滾球半徑,根據建筑物類別取值30、45、60；

  hx為被保護物的高度

1.2、提前放電避雷針保護半徑的計算方法

按法國NFC17-120相關條款，對滾球半徑hr取值，避雷針相對高度h；

所以保護范圍采用公式:  Rp=½{h(2hr-h）+Δt(2hr+Δt)}計算。

進口避雷針（艾力高、杜爾梅森ESE系列）一般最佳高度是高出保護對象5米。

2、確定位置

大部分情況下避雷針的安裝位置，已經在技術人員的設計方案中確定，按照設計圖紙位置。

3、基礎制作

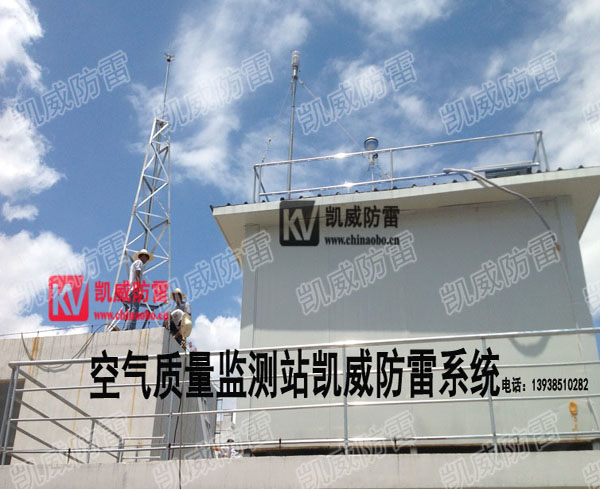

3.1 屋面避雷針一般安裝在建筑物天面上，施工人員在屋面指定位置澆筑混凝土基礎，大小一般是500*500*500mm，但此種避雷針高度不宜太高（桅桿式高度不超過10米），可根據當?shù)貧庀髼l件和建筑物高度，對避雷針適當加固（比如增加避雷針拉線），或增加避雷針基礎大小。屋面鋼結構避雷針的基礎參考國家規范安裝，由于此種鋼結構避雷針的基礎重量一般較大，必須同時考慮屋面的承載力。

圖2.屋面7米避雷針安裝圖

圖3.GH獨立避雷針?biāo)�安裝圖（25米）

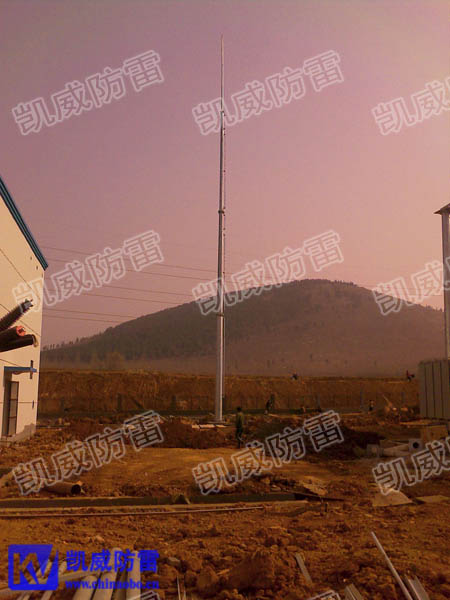

3.2 獨立避雷針（塔）是指安裝于地面上的避雷針?biāo)�，一般有高度都�?/font>11米到40米之間，有KWGH系列、KWJ系列、GFL系列、GFW系列四種，這種避雷針的基礎比較大，尺寸一般在1000*1000*2000mm到3000*3000*2500mm之間，不同形狀結構的避雷針?biāo)�的基礎形式也不一樣，有JD-1、JD-2、JD-3、JD-4幾種，地基承載力在100KN/M2或150KN/M2。具體技術圖紙請聯系鄭州凱威防雷科技有限公司，13938510282王工。
