學校綜合防雷設計方案

學校綜合防雷設計方案

根據“防雷概述”及“設計依據”對防雷系統的要求，結合該學校的具體實際情況設計本方案。

第一部分：建筑物直擊雷防護：

在樓頂安裝4支12米高GFL系列塔式接閃器GFL2-PTU-3.1，分別保護樓頂?shù)男l(wèi)星接收設備。在大樓下面，為避雷針制作一套10歐姆的接地網。4支接閃器在樓面上連接到一起，引至接地網。

第二部分 機房電源、信號防雷設計
1、為其建筑物內設備、人員的安全，該建筑感應雷防護宜設四級防護。

在建筑的總配電箱安裝第一級電源防雷箱PT380-100（Iimp(8/20)=100KA、Up<1.5KV）電源避雷器，為第二級防護；

在UPS之前安裝三級V40-C/T電源防雷箱，為第三級防護；

重要設備前端安裝防雷插座PT-10，數量為10個。

2、所有屏蔽電纜進入建筑物內，屏蔽層均應接地。

3、在機房防靜電地板下敷設0.6*0.6m的S型防靜電網格。所有設備的外殼等金屬物都應做防靜電接地，采用6mm2銅芯線接至防靜電網格上。

②等電位連接
   等電位連接是防雷中的關鍵步驟，用3*30等電位連接銅排在機房靜電地板下組成縱橫交叉的網狀結構，將防雷器、金屬機柜和機房設備用BVR4的多股銅導線可靠連接到等電位銅排上，使整個機房處于同一電位之下，避免雷擊時各設備之間相互放電，擊壞設備。等電位連接采用M型結構。

③接地

   雷電的最終去處就是接地網，所以一定要有一個好的接地，按照國家規范，接地電阻要求小于1歐姆。接地采用非金屬接地模塊PTD-3和鍍銅接地棒組合式接地體，抗腐蝕性強，50年不變質。接地線與等電位匯流銅排可靠連接。
機房防雷設備列表

屋面避雷針設計圖

電源防雷箱安裝圖

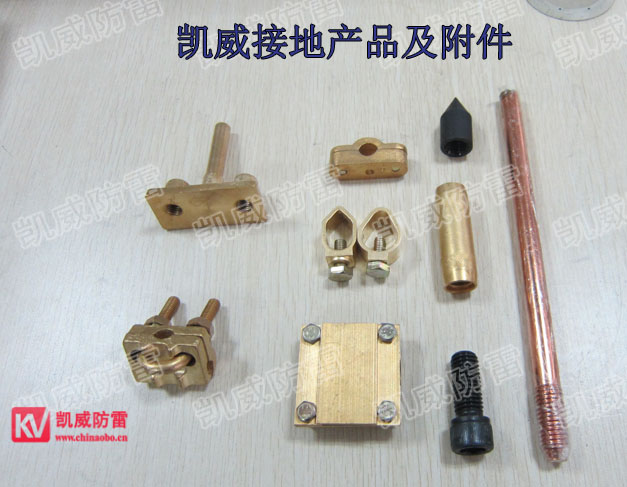

接地產品及接地附件
